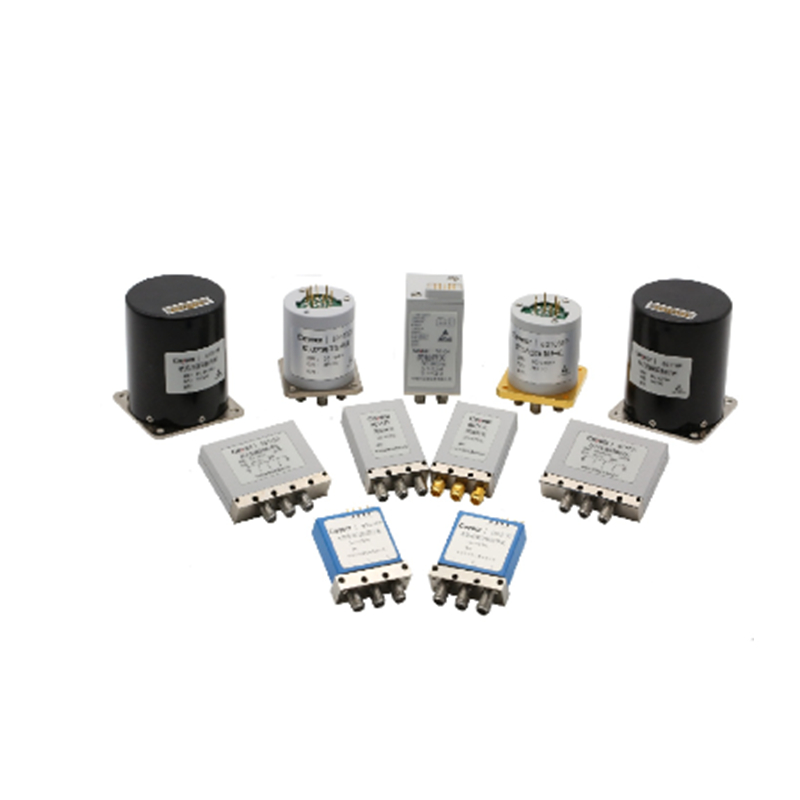

测试级同轴开关
单刀双掷开关和双刀双掷开关
型号 | 80102A | 80102 | 80104E | 80104 |
名称 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | SPDT | SPDT | DPDT | DPDT |
频率范围（GHz） | DC~26.5 | DC~40 | DC~26.5 | DC~50 |
驻波比(Max) | 1.2(DC~12.4GHz) 1.5(12.4GHz ~26.5GHz) | 1.8(DC~26.5GHz) 2.0(26.5GHz ~40GHz) | 1.2(DC~3GHz) 1.3(3GHz~6GHz) 1.4(6GHz~12.4GHz) 1.5(12.4GHz~26.5GHz) | 1.2(DC~4GHz) 1.5(4GHz~20GHz) 1.8(20GHz~50GHz) |
插损 （dB Max） | 0.5(DC~12.4GHz) 0.8(12.4GHz ~26.5GHz) | 1.5(DC~26.5GHz) 2.0(26.5GHz ~40GHz) | 0.25(DC~3GHz) 0.4(3GHz~6GHz) 0.5(6GHz~12.4GHz) 0.7(12.4GHz~26.5GHz) | 0.3(DC~4GHz) 1.0(4GHz~20GHz) 1.2(20GHz~40GHz) 1.5(40GHz~50GHz) |
隔离 （dB Min） | 60(DC~26.5GHz) | 50(DC~26.5GHz) 35(26.5GHz ~40GHz) | 80(DC~3GHz) 70(3GHz ~6GHz) 60(6GHz ~12.4GHz) 55(12.4GHz ~26.5GHz) | 50(DC~50GHz) |
承受功率 （W Max） | 1（连续波） | 1（连续波） | 1（连续波） | 1（连续波） |
切换时间 (ms Max) | 20 | 20 | 20 | 20 |
重复性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.05 |
寿命 (万次 Min） | 100 | 100 | 100 | 100 |
接口形式 | 3.5mm（f） | 2.4mm（f） | 3.5mm（f） | 2.4mm（f） |
直流驱动 电压（V） | +12~+18 （额定值+15V） | +20~+28 （额定值+24V） | ||
直流驱动 电流（mA） | 200 （+15V时常温） | 200 （+24V时常温） | ||
继电器结构 | 自保持 | 自保持 | ||
单刀双掷开关（无负载/反射式）
型号 | 80117D系列 | 80117E系列 | 80117F系列 | 80117H系列 | 80117L系列 |
名称 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | SPDT | SPDT | SPDT | SPDT | SPDT |
频率范围（GHz） | DC~18 | DC~26.5 | DC~40 | DC~50 | DC~67 |
驻波比(Max) | 1.15(DC~4 GHz) 1.3(4GHz~12.4 GHz) 1.5(12.4GHz~18GHz) | 1.15(DC~4 GHz) 1.3(4GHz~12.4 GHz) 1.5(12.4GHz~26.5GHz) | 1.3(DC~10 GHz) 1.5(10GHz~20GHz) 1.8(20GHz~40GHz） | 1.25(DC～10GHz) 1.5 (10GHz～20GHz) 1.8(20GHz～50GHz) | 1.25(DC～10GHz) 1.5 (10GHz～20GHz) 1.9(20GHz～67GHz) |
插损 （dB Max） | 0.2(DC~4 GHz) 0.3(4GHz~12.4 GHz) 0.6(12.4GHz~18GHz) | 0.2(DC~4 GHz) 0.3(4GHz~12.4 GHz) 0.6(12.4GHz~26.5GHz) | 0.4(DC～10GHz) 0.6(10GHz～20GHz) 0.8(20GHz～40GHz) | 0.4(DC～10GHz) 0.8 (10GHz～20GHz) 1.2(20GHz～50GHz) | 0.6(DC～10GHz) 0.8 (10GHz～20GHz) 1.5(20GHz～67GHz) |
隔离 （dB Min） | 70(DC~18GHz) | 60(DC~26.5GHz) | 80(DC～10GHz) 70(10GHz～20GHz) 70(20GHz～40GHz) | 85(DC～10GHz)
